Обзор Ячеистое стационарное металлическое закрытое распределительное устройство HXGN-12 (далее именуемое кольцевым шкафом) представляет собой комплектное электрическое устройство высокого напряжения переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц, в основном испол...

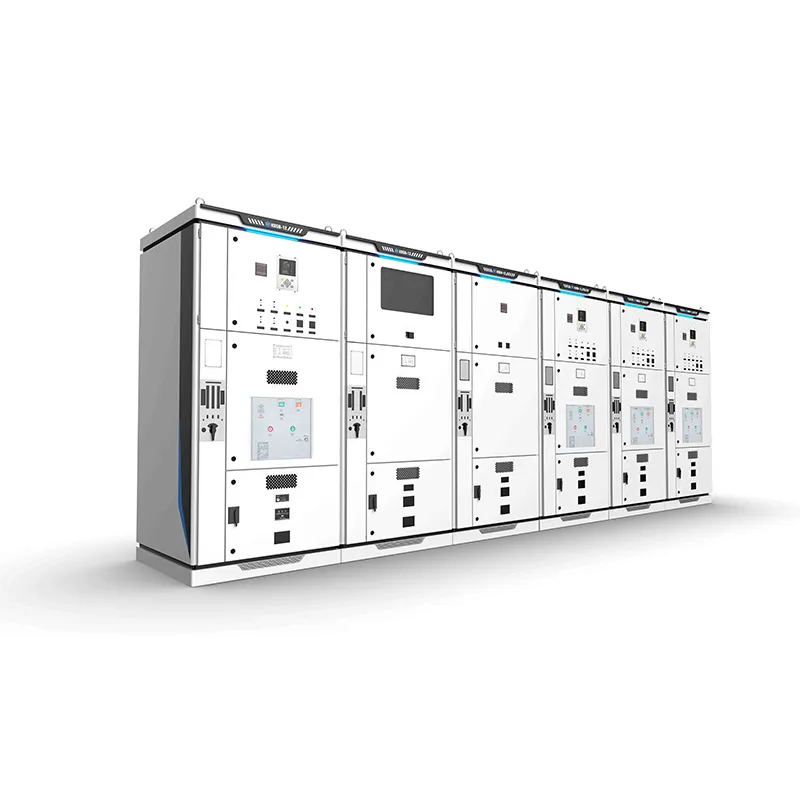

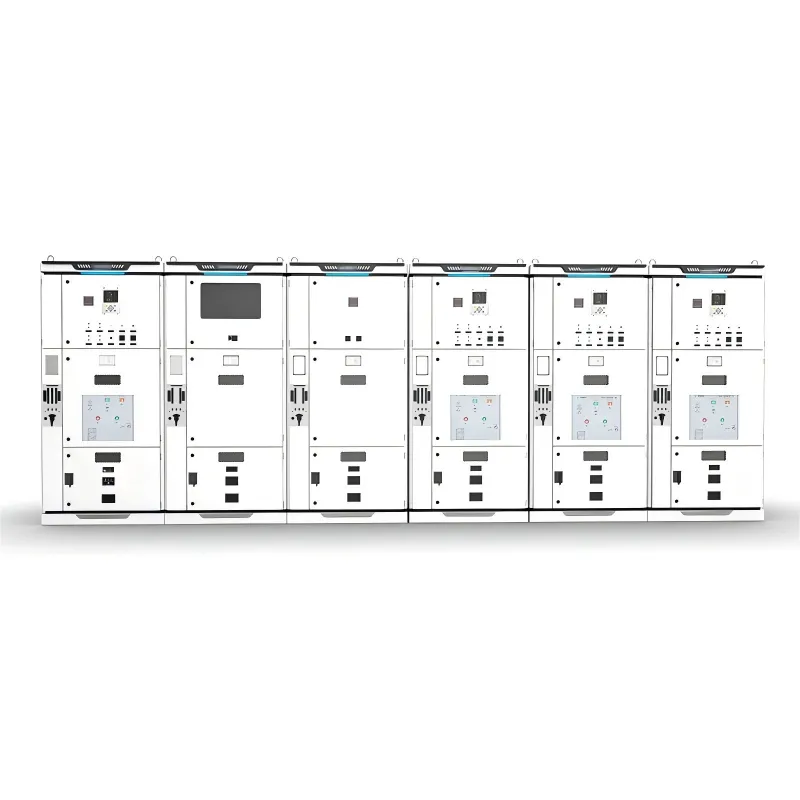

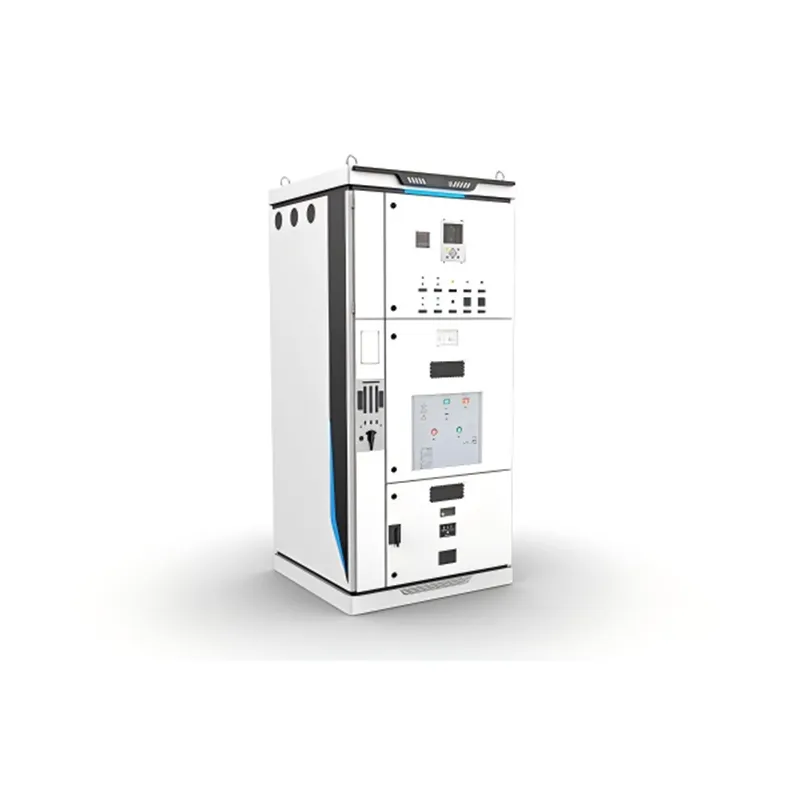

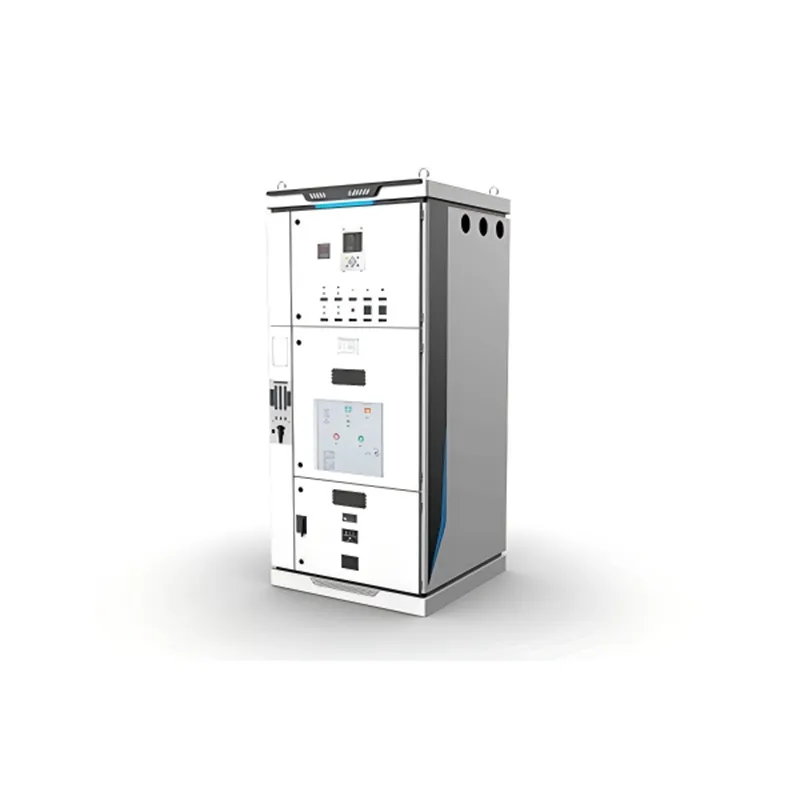

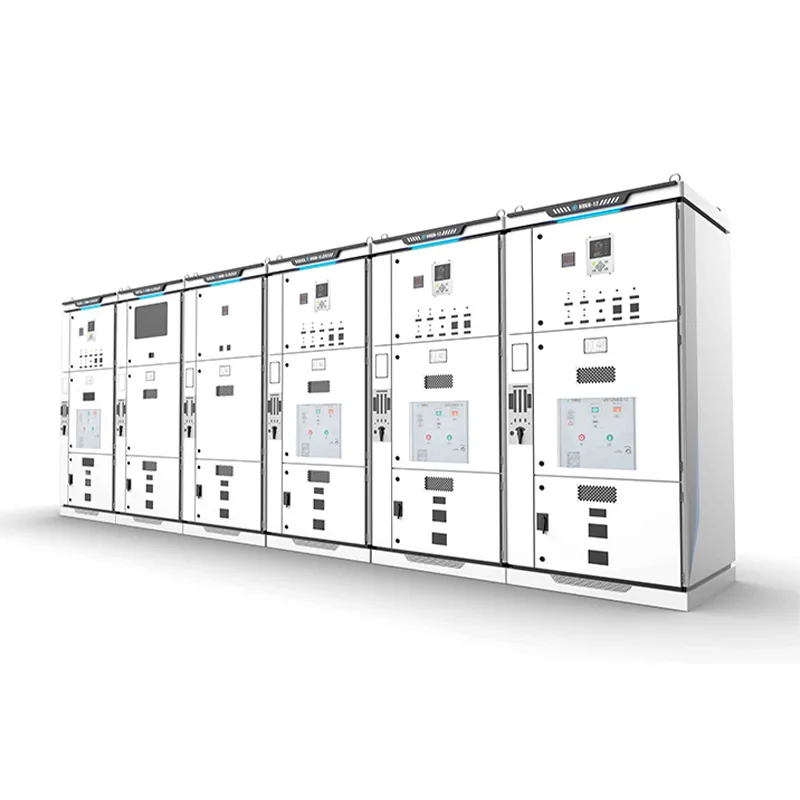

Ячеистое стационарное металлическое закрытое распределительное устройство HXGN-12 (далее именуемое кольцевым шкафом) представляет собой комплектное электрическое устройство высокого напряжения переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц, в основном используемое в трехфазных кольцевых сетях переменного тока, терминальных распределительных сетях и электрооборудовании промышленного назначения, выполняет функции приема и распределения электроэнергии, также применимо для встраивания в высоковольтные системы.
· Используется полногрупповая конструкция устройства, легкая и изящная, позволяет произвольную комбинированную установку, удобна для неограниченного расширения и удлинения.
· Может комплектоваться нагрузочным выключателем с газовым дутьем типа FKN12-12, комбинированными аппаратами, также может комплектоваться вакуумным нагрузочным выключателем типа FZN25-12, комбинированными аппаратами, причем монтажные размеры полностью идентичны. Малые габариты, не требующее технического обслуживания, трехполюсная связанная конструкция, и обладает функцией дистанционного управления.
· Возможны ручное и электрическое управление, и обладает функцией дистанционного управления.
· Оснащено совершенными и надежными механическими связями и блокировочными устройствами, полностью достигает функций "пяти видов защит".
· Нагрузочный выключатель использует связанную защитную изолирующую шторку, закрывающую токоведущие контакты, обеспечивая безопасность персонала.
· На лицевой панели установлено смотровое окно, позволяющее четко наблюдать за рабочим состоянием компонентов внутри шкафа.
· Соответствует стандартам GB3906, GB11022 и другим.
| Наименование | Единица | FKN12-12 | FKN12-12 | |
| Номинальное напряжение | кВ | 12 | ||
| Выдерживаемое напряжение промышленной частоты (1 мин) | кВ | полюс-земля и полюс-полюс 42, изоляционный промежуток 48 | ||
| Импульсное напряжение молнии (пиковое) | кВ | полюс-земля и полюс-полюс 75, изоляционный промежуток 85 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток главной шины | А | 630 | ||
| Номинальный ток | А | 630 | ||
| Выключатель нагрузки | Электрический срок службы при номинальном токе | цикл | не менее 100 | |
| Мощность отключения ненагруженного трансформатора | кВА | 1250、1600 | ||
| Номинальный ток термической стойкости | кА/с | 20/4, заземляющий выключатель 20/2 | ||
| Номинальный ток динамической стойкости (пиковый) | кА | 50 | ||
| Наименование | Единица | FKN12-12 | FKN12-12 | |
| Выключатель нагрузки | Номинальный ток включения при коротком замыкании (пиковый) | кА | 50 | |
| Комбинированный аппарат | Номинальный ток предохранителя | А | 100 | |
| Номинальный переходный ток | А | 2000 | ||
| Номинальный ток отключения короткого замыкания | кА | 31.5 | ||
| Модель применяемого предохранителя | SLAJ-12(XRNT-12) | |||
| Механический срок службы | цикл | 3000 | 10000 | |
| Выдерживаемое напряжение промышленной частоты (1 мин) вспомогательной цепи | кВ | 2 | ||
| Рабочее напряжение электропривода | В | Переменный/постоянный ток 220, 110 | ||
| Степень защиты | IP4X | |||
| Габаритные размеры (Ш×Г×В) | мм | 700(900)×900×2000(2200) | ||
